Beschreibung

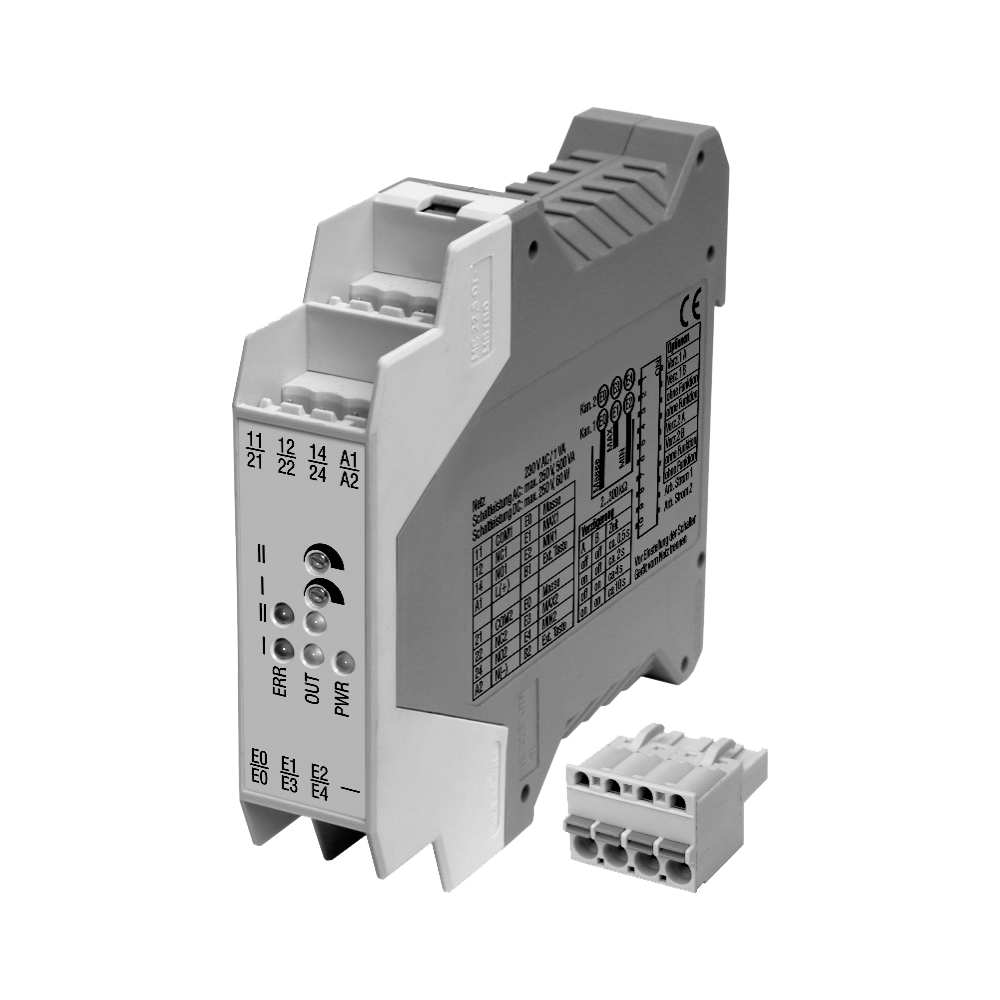

Das Elektrodenrelais ER-01 liefert eine Messspannung an eine Masseelektrode und eine, oder mehrere, zusätzliche Elektroden. Beim Eintauchen der Masseelektrode und einer weiteren Elektrode in die zu überwachende Flüssigkeit, fließt ein geringer AC-Messstrom, der signalisiert, dass Medium vorhanden ist. Der Fluss dieses Wechselstroms wird vom ER-01 erfasst und ausgewertet. Eine elektrolytische Zersetzung des Mediums und gefährliche Berührungsspannungen werden sicher vermieden, da es sich bei dem Messstrom zum Einen um eine sehr geringe und zum Anderen um eine Wechselgröße handelt, die kein galvanisches Element erzeugen kann.
Die Elektrodenrelais der Serie ER-01 können auch als einfaches Kontaktschutzrelais dienen, bei dem z.B. potentialfreie REED-Kontakte die Elektroden ersetzen. Dies kommt immer dann zum Tragen, wenn so große Lasten geschaltet werden müssen, dass die maximale Belastbarkeit des REED-Gebers nicht ausreicht.

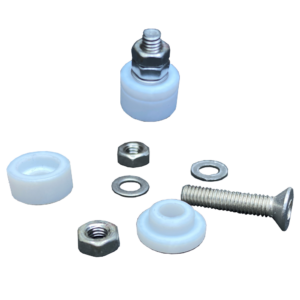

Elektrodenrelais werden in Verbindung mit konduktiven Stab- Einschraub- oder Hängeelektroden eingesetzt (siehe auch
Profimess KS-…), wenn Füllstände leitfähiger Flüssigkeiten erfasst, gesteuert oder geregelt werden müssen. Hierbei können sowohl Grenzstandsschaltungen (Überlauf und Trocken lauf), wie auch Minimal-Maximal-Steuerungen realisiert werden. In diesem Fall schaltet das Relais am Aus gang immer dann um, wenn einer von zwei Grenzständen aktiviert wird, so dass der Füllstand zwischen diesen zwei definierten Füllhöhen hin- und herläuft.
